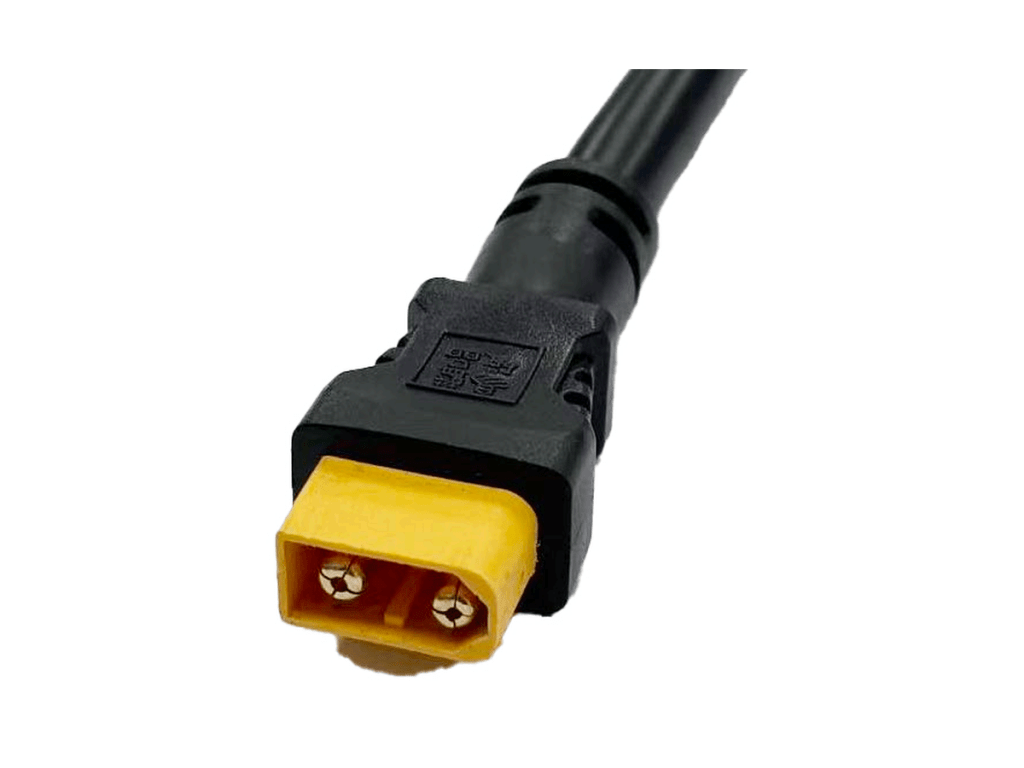

XT90 尼龙/PVC 注塑成型 公头
快速锁紧 · IP68 防水 · 大电流稳定传输
快插式 Insert and Secure
连接方式
IP65
防护等级
尼龙/PVC
主体材质
TECHNICAL DATA
技术参数
数据以当前产品后台为准
- 产品系列
- XT90 Series
- 产品型号
- XQ-XT90-12 Series
- 产品类型
- 公头
- 连接方式
- 快插式 Insert and Secure
- 防护等级
- IP65
- 额定电流
- 15A
- 额定电压
- 300V
- 芯数范围
- 2 pins
- 线径范围
- 0.2mm²-1.0mm² (24-16AWG)
- 线缆外径
- Ø3.5mm-Ø7.0mm
- 接触电阻
- ≤10mΩ
- 主体材质
- 尼龙/PVC
- 阻燃等级
- UL 94 V-0
- 外形尺寸
- overall 长度 48.3mm, main 主体段 39.6mm, height 20.2mm, port height 15.6mm
DIMENSION DRAWING
下载 2D 图纸
结构与尺寸
公头结构
母头结构
单位：mm · 图示尺寸用于选型参考，定制结构请以工程确认图为准。
MODEL SELECTION
规格型号
推荐优先确认芯数、接口性别和线长，再提交询价。
| 芯数 | 公头型号 | 母头型号 | 额定电流/电压 | 线径范围 | 操作 |
|---|---|---|---|---|---|
| 2 芯 | XQ-XT90-12 Series-M2 | XQ-XT90-12 Series-F2 | 15A / 300V | 0.2mm²-1.0mm² (24-16AWG) | 询价 |
| 3 芯 | XQ-XT90-12 Series-M3 | XQ-XT90-12 Series-F3 | 15A / 300V | 0.2mm²-1.0mm² (24-16AWG) | 询价 |
| 推荐4 芯 | XQ-XT90-12 Series-M4 | XQ-XT90-12 Series-F4 | 15A / 300V | 0.2mm²-1.0mm² (24-16AWG) | 询价 |
| 5 芯 | XQ-XT90-12 Series-M5 | XQ-XT90-12 Series-F5 | 15A / 400V | 0.2mm²-1.0mm² (24-16AWG) | 询价 |
| 6 芯 | XQ-XT90-12 Series-M6 | XQ-XT90-12 Series-F6 | 15A / 400V | 0.2mm²-1.0mm² (24-16AWG) | 询价 |
| 7 芯 | XQ-XT90-12 Series-M7 | XQ-XT90-12 Series-F7 | 15A / 400V | 0.2mm²-1.0mm² (24-16AWG) | 询价 |
| 8 芯 | XQ-XT90-12 Series-M8 | XQ-XT90-12 Series-F8 | 15A / 400V | 0.2mm²-1.0mm² (24-16AWG) | 询价 |
| 9 芯 | XQ-XT90-12 Series-M9 | XQ-XT90-12 Series-F9 | 15A / 400V | 0.2mm²-1.0mm² (24-16AWG) | 询价 |
应用场景
电源 Interface
