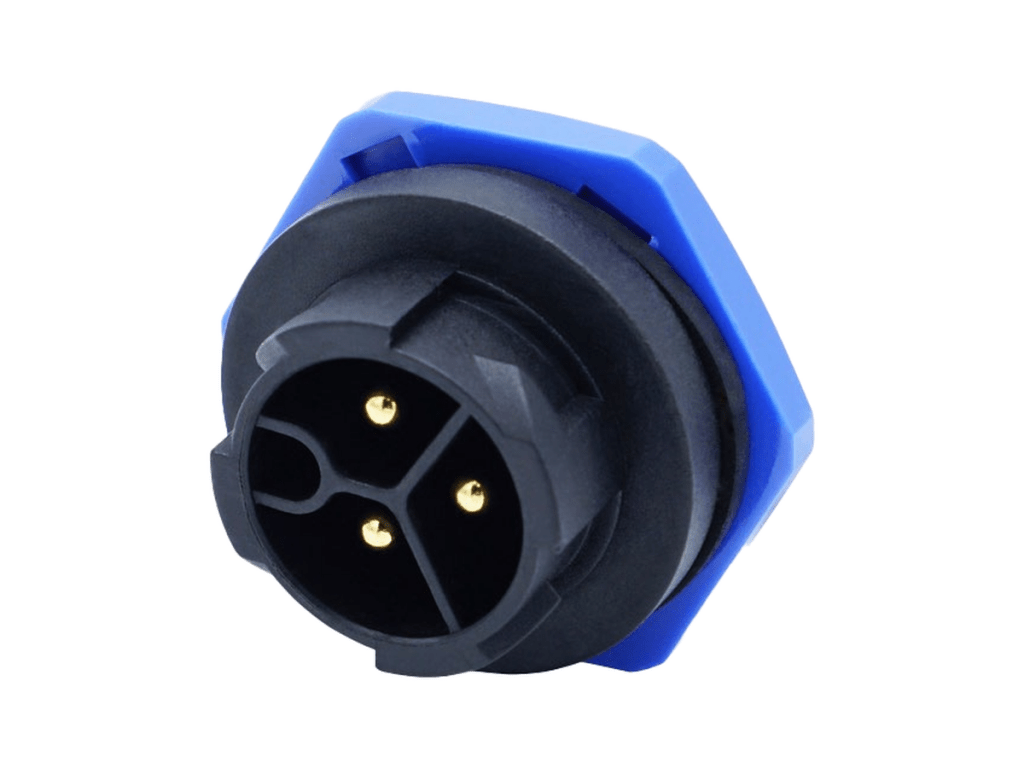

M20 SERIES SELF-LOCKING · REAR MOUNT · IP68

M20 SERIES

M20 自锁后装公头面板

XQ-C0/E0-07 Series

快速锁紧 · IP68 防水 · 大电流稳定传输

防护等级 IP68

芯数范围 2–9 pins

工作温度 -40°C ~ +105°C

额定电流/电压 5A–15A+2A / 600V

配置选项

接口

芯数

线长

24 小时内响应 · 支持 OEM/ODM

IP68 防水防尘插合状态稳定防护

自锁防误拔快速锁紧，抗振可靠

UL94 V-0 阻燃工程级阻燃材料

支持快速定制芯数、线长、结构可选

PRODUCT OVERVIEW

快速锁紧 · IP68 防水 · 大电流稳定传输

弹簧自锁 连接方式

IP68 防护等级

尼龙主体材质

TECHNICAL DATA

技术参数

数据以当前产品后台为准

IP68 防护等级

5A–15A+2A 额定电流

60V–600V 额定电压

2–9 pins 芯数范围

产品系列: M20 Series
产品型号: XQ-C0/E0-07 Series
产品类型: 后装公头面板
连接方式: 弹簧自锁
防护等级: IP68
额定电流: 5A / 10A / 15A / 20A / 15A+5A / 15A+2A
额定电压: 60V / 120V / 300V / 600V
芯数范围: 2 / 3 / 4 / 5 / 6 / 3+3 / 7 / 8 / 3+5 / 3+9 pins
线径范围: 0.5mm²-2.5mm² (20-12AWG)
线缆外径: Ø5.0mm-Ø10.5mm
接触电阻: ≤10mΩ
主体材质: 尼龙
阻燃等级: UL 94 V-0
外形尺寸: 后装公头面板 structure, interface OD Ø21.3, rear OD Ø24.85, 螺纹式 M20×1.5, mounting opening Ø18.2+0.1, interface hole Ø19.6+0.1

DIMENSION DRAWING

MALE

FEMALE

单位：mm · 图示尺寸用于选型参考，定制结构请以工程确认图为准。

MODEL SELECTION

推荐优先确认芯数、接口性别和线长，再提交询价。

芯数	公头型号	母头型号	额定电流/电压	线径范围	操作
2 芯	XQ-C0/E0-07 Series-M2	XQ-C0/E0-07 Series-F2	5A / 10A / 15A / 20A / 15A+5A / 15A+2A / 60V / 120V / 300V / 600V	0.5mm²-2.5mm² (20-12AWG)	询价
3 芯	XQ-C0/E0-07 Series-M3	XQ-C0/E0-07 Series-F3	5A / 10A / 15A / 20A / 15A+5A / 15A+2A / 60V / 120V / 300V / 600V	0.5mm²-2.5mm² (20-12AWG)	询价
推荐4 芯	XQ-C0/E0-07 Series-M4	XQ-C0/E0-07 Series-F4	5A / 10A / 15A / 20A / 15A+5A / 15A+2A / 60V / 120V / 300V / 600V	0.5mm²-2.5mm² (20-12AWG)	询价
5 芯	XQ-C0/E0-07 Series-M5	XQ-C0/E0-07 Series-F5	15A / 400V	0.5mm²-2.5mm² (20-12AWG)	询价
6 芯	XQ-C0/E0-07 Series-M6	XQ-C0/E0-07 Series-F6	15A / 400V	0.5mm²-2.5mm² (20-12AWG)	询价
7 芯	XQ-C0/E0-07 Series-M7	XQ-C0/E0-07 Series-F7	15A / 400V	0.5mm²-2.5mm² (20-12AWG)	询价
8 芯	XQ-C0/E0-07 Series-M8	XQ-C0/E0-07 Series-F8	15A / 400V	0.5mm²-2.5mm² (20-12AWG)	询价
9 芯	XQ-C0/E0-07 Series-M9	XQ-C0/E0-07 Series-F9	15A / 400V	0.5mm²-2.5mm² (20-12AWG)	询价
